วิธีติดตั้ง GFCI Outlet

แหล่ง

อาจมีสาเหตุหลายประการที่คุณอาจต้องการติดตั้งเต้าเสียบ GFCI - อาจจะชำรุดเสียหายอาจได้รับความเสียหายทางกายภาพหรือคุณอาจต้องการเต้าเสียบใหม่ที่ติดตั้งโดยทั่วไป

เช่นเดียวกับร้านอื่น ๆ ร้าน GFCI จะเสื่อมสภาพไปในที่สุด ร้านเครื่องครัวมักจะมีเครื่องใช้ไฟฟ้าขนาดเล็กเสียบเข้ากับพวกเขาและถอดออกหลังจากใช้งานแล้ว - มีการใช้งานเครื่องสปริงอย่างต่อเนื่องซึ่งทำให้ปลั๊กแน่นหรือไม่?

มีบางอย่างที่เสียหายหรือไม่? จาระบีจากช่วงที่โดดเด่นอย่างใดอย่างหนึ่งในโรงรถหรือกรอกด้านนอกกับน้ำมากเกินไป?

หรือคุณต้องการเต้าเสียบเพิ่มเติมหรือไม่? บางทีคนหนึ่งอาจจะเปิดตู้แช่ใหม่ในโรงรถ?

ไม่ว่าเหตุผลจะมีอะไรให้พิจารณาก่อนเดินสายไฟใน GFCI แบบใหม่และจะต้องจ่ายเงินก่อนเพื่อดูโครงการ

Using a non-contact voltage detector - an indispensable safety tool when working with electricity.
ใช้เครื่องตรวจจับแรงดันไฟฟ้าแบบไม่สัมผัสซึ่งเป็นเครื่องมือความปลอดภัยที่จำเป็นเมื่อใช้งานร่วมกับกระแสไฟฟ้า

ควรใช้ GFCI Outlets กับที่ใด

รหัสไฟฟ้าแห่งชาติกำหนดข้อกำหนดบางอย่างสำหรับการจัดวางช่อง GFCI ในพื้นที่เฉพาะที่กำหนดให้มีเต้าเสียบ GFCI แทนที่จะเป็นเต้าเสียบปกติ ซึ่งรวมถึง:

  • พื้นที่ที่น่าอยู่ไม่ได้เช่นที่จอดรถหรือห้องใต้หลังคา
  • พื้นที่กลางแจ้ง; เต้าเสียบที่อยู่ใกล้ประตูต้องเป็น GFCI
  • ทุกแห่งอยู่ห่างจากแหล่งน้ำหรืออ่างล้างจานประมาณ 6 ฟุต ห้องครัวเคาน์เตอร์ท็อปส์ห้องน้ำหรือใกล้อ่างน้ำร้อนเป็นต้น
  • ร้านบริการใกล้อุปกรณ์ เต้าเสียบเช่นเตาเผาและมีไว้สำหรับใช้โดย servicemen ต้องได้รับการคุ้มครองจาก GFCI เหล่านี้มักจะ แต่ไม่ตกอยู่ภายใต้หมวดหมู่อื่น ๆ เช่นกัน

มักไม่ควรติดตั้ง GFCI เมื่อวัตถุประสงค์ที่ตั้งใจไว้คือการใช้งานมอเตอร์ขับเคลื่อนเนื่องจากมอเตอร์บางครั้งสามารถป้องกันการเกิดความผิดพลาดได้ ตัวอย่างเช่นตู้แช่แข็งในโรงรถอาจเดินทาง GFI แต่อาจไม่พบของวันหรือจนกว่าอาหารจะละลายและถูกทำลาย สถานที่อื่นอาจอยู่ภายใต้อ่างครัว; อยู่ห่างจากอ่างล้างจานประมาณ 6 ฟุต แต่การทิ้งขยะหรือเครื่องล้างจานอาจทำให้เกิดการสะดุดสะดุด ผู้ตรวจการไฟฟ้าบางแห่งหรือสถานที่อาจอนุญาตให้มีข้อยกเว้นโดยปกติจะต้องใช้เตารีด "simplex" ซึ่งมีเพียงที่เสียบเดียวเท่านั้น แต่จะไม่สามารถใช้ได้ ถ้าคุณต้องการข้อยกเว้นคุณควรตรวจสอบกับแผนกอาคารในเมืองของคุณ

ประเภทของ GFCI ควรจะซื้อ?

แม้ว่าจะมีสีหลายสีให้บริการสำหรับร้าน GFCI แต่ก็จะไม่มีผลต่อสีที่คุณเลือก สิ่งที่สำคัญมากคือความกระฉับกระเฉงของเต้าเสียบ ร้านเหล่านี้มีอยู่ในสอง ampacities ที่แตกต่างกัน; 15 แอมป์และ 20 แอมป์ โดยทั่วไปวงจรกลางแจ้งโรงรถหรือห้องครัวอาจเป็นวงจร 20 แอมป์ในขณะที่บ้านเก่า ๆ อาจมีวงจรแอมป์ 15 ในห้องน้ำ บ้านตอนนี้จำเป็นต้องมีวงจรแอมป์ 20 แอมป์อยู่ด้วย

กุญแจสำคัญคือเพื่อให้ตรงกับ ampacity ของเต้าเสียบกับวงจร หาตัวเบรกเกอร์หรือฟิวส์ที่ให้วงจรไฟฟ้าโดยการปิดกล้องจนกระทั่งวงจรที่จะใช้งานไปแล้วให้จดตัวเลขบนฟิวส์หรือที่จับเบรคเกอร์ ช่องเสียบ GFCI ใหม่ต้องตรงกับหมายเลขนั้น วงจร 15 แอมป์ต้องมีเต้าเสียบ 15 แอมป์ในขณะที่วงจร 20 แอมป์ต้องมีปลั๊กไฟ 20 แอมป์

ร้าน GFCI ปกติจะมาพร้อมกับแผ่นปิดเพื่อไม่ให้ซื้อแผ่นปิดที่เหมาะสม ในสองความเป็นไปได้ที่แสดงไว้ด้านล่างให้สังเกตรูปร่างของช่องตรง: เต้าเสียบ 20 แอมป์มีช่องรูป "T" ด้านหนึ่ง

Leviton 7599-W 15 แอมป์, รีซอร์ส 125 โวลต์, ฟีดผ่านอะลูมิเนียม 20 ชิ้น, SmartlockPro GFCI, แผ่นผนังและสกรูพร้อม, ขาว Leviton 7599-W 15 แอมป์, รีซอร์ส 125 โวลต์, ฟีดผ่านอะลูมิเนียม 20 ชิ้น, SmartlockPro GFCI, แผ่นผนังและสกรูพร้อม, ขาว

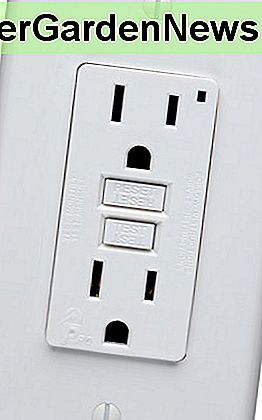

ปลั๊ก GFCI 15 amp

ซื้อเลย Leviton GFTR2-W SmarTest การทดสอบตัวเอง SmartlockPro สลิมเอฟเฟ็กต์ทนความร้อนที่มีไฟ LED, 20-Amp, สีขาว Leviton GFTR2-W SmarTest การทดสอบตัวเอง SmartlockPro สลิมเอฟเฟ็กต์ทนความร้อนที่มีไฟ LED, 20-Amp, สีขาว

เต้ารับ GFCI ขนาด 20 amp

ซื้อเลย

เครื่องตรวจจับแรงดันไฟฟ้าแบบไม่สัมผัส

เครื่องมือความปลอดภัยที่ยอดเยี่ยมเหล่านี้ใช้งานง่ายไม่แพงและมีความจำเป็นสำหรับโครงการไฟฟ้า ในฐานะที่เป็นช่างไฟฟ้ามืออาชีพหนึ่งมีในกระเป๋าของฉันเวลาที่ฉันอยู่ในงานใด ๆ

ความปลอดภัยอันดับแรกคือคำขวัญที่นี่ยิ่งกว่าในโครงการส่วนใหญ่ การปิดสวิตช์เป็นสิ่งที่จำเป็น แต่เพื่อเป็นการตรวจสอบซ้ำว่าสิ่งที่คุณคิดว่าเป็นตัวเบรกเกอร์ที่ถูกต้องจริงหรือไม่ก็ให้ปิดการทำงาน

พิจารณาการจัดซื้อและการใช้เครื่องมือที่มีประโยชน์เหล่านี้ - พวกเขามีค่าน้ำหนักของพวกเขาในทองคำ

การต่อสาย GFCI Outlet

ก่อนที่จะเริ่มต้นเชื่อมต่อกับเต้าเสียบของคุณคุณจะต้องตัดสินใจว่าจะป้องกันช่องทางการ "ปลายน้ำ" ที่อาจได้รับการติดตั้งไว้ก่อนหน้านี้หรือไม่

วงจรไฟฟ้าใด ๆ เริ่มต้นที่แผงแผงไปที่อุปกรณ์หรือเต้าเสียบตัวแรกและจากที่อื่น ที่อยู่ห่างจากแผงควบคุมไฟฟ้าจะเรียกว่า "ปลายน้ำ" และสามารถป้องกันได้จากความผิดพลาดจากพื้นดินโดยเต้าเสียบ GFCI ใด ๆ ที่ "ต้นน้ำ" จากพวกเขา

ขั้นตอนแรกคือการ ปิดเครื่อง และถ้าเป็นไปได้ให้ทดสอบด้วยโวลต์มิเตอร์หรือเครื่องตรวจจับแรงดันไฟฟ้าแบบไม่สัมผัส

หากคุณ ไม่ ต้องการป้องกันท่อน้ำทิ้ง (อาจเป็นเต้าเสียบช่องแช่แข็ง) สายไฟทั้งหมดในกล่องจะต้องเชื่อมต่อกับ "pigtail" ที่เต้าเสียบ รวมสายไฟสีดำทั้งหมดไว้ด้วยกันรวมถึงชิ้นส่วนขนาด 6 นิ้ว (มีสายเดียวกัน) สายทุกสายสีขาวเช่นเดียวกับสายเปลือยพื้น ใช้ชิ้นส่วนขนาด 6 นิ้วเพื่อสิ้นสุดในเต้าเสียบ

เต้าเสียบจะมีจุดเชื่อมต่ออยู่ 2 ชุดโดยจะมีจุดเชื่อมต่อ "load" หรือ downstream และสายหนึ่งสำหรับสาย "line" ซึ่งเป็นสายที่มาจากแผงหรือต้นน้ำ การเชื่อมต่อโหลดโดยทั่วไปมีเทปบางส่วนจากโรงงาน แต่ยังมีการทำเครื่องหมายไว้ที่ด้านหลังของเต้าเสียบ

ใส่ลวดสีดำลงในรูที่อยู่ใกล้สกรูสีทองเหลืองและขันสกรูให้แน่น ลวดสีขาวเข้าสู่รูที่อยู่ใกล้สกรูสีเงินและสายดินไปที่สกรูสีเขียวซึ่งโดยปกติจะอยู่ที่ปลายด้านหนึ่งแทนที่จะเป็นด้านข้างของเต้าเสียบ สกรูดินมักจะต้องถูกก้มลงในวงเพื่อให้พอดีกับสกรูก่อนที่จะขันให้แน่น

ถอดเทปออกถ้าคุณจะมีสายไฟด้านโหลดไปยังปลายน้ำและทำซ้ำขั้นตอนนี้โดยใช้สายขาว - ดำเท่านั้น มีเพียงจุดเดียวที่จะยุติพื้นที่

พับส่วนเกินลงในกล่องไฟให้เรียบร้อยเท่าที่เป็นไปได้ให้ดันเต้าเสียบและยึดเข้ากับกล่องด้วยสกรูที่ให้มา ติดตั้งแผ่นปิดเปิดเครื่องและรีเซ็ตเต้าเสียบด้วยการกดปุ่มที่ด้านหน้า ทดสอบเต้าเสียบด้วยเครื่องทดสอบเต้าเสียบ GFCI (ดีกว่า) หรืออย่างน้อยปุ่มกดที่ด้านหน้าของเต้าเสียบ - คุณทำเสร็จแล้ว

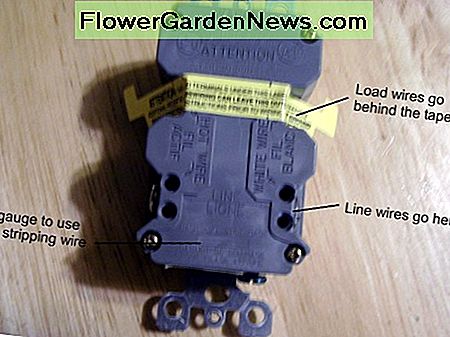

Back side, showing holes to insert wires into before tightening the screw on the side.
ด้านหลังมีรูใส่สายไฟก่อนที่จะขันสกรูด้านข้างให้แน่น

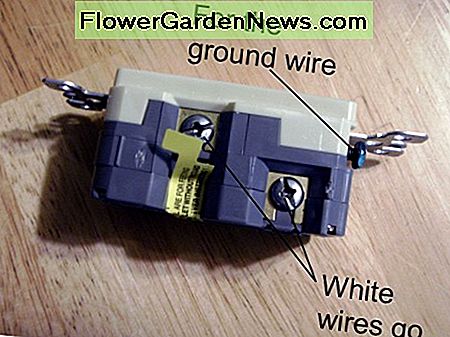

Connections for the neutral (white) wire and ground. Load wires go behind the tape.
การต่อสำหรับสาย (สีขาว) และพื้นดินที่เป็นกลาง ใส่สายไฟไปด้านหลังเทป

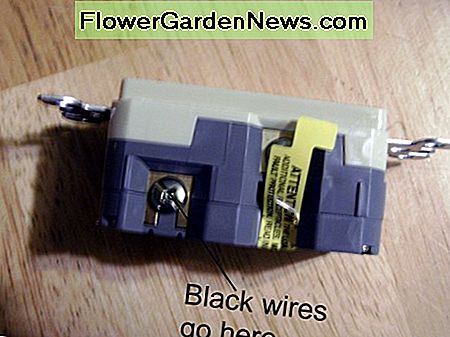

Connections for the hot (black) wires
การเชื่อมต่อสายไฟ (สีดำ) ร้อน
