วิธีการติดตั้งพัดลมดูดอากาศในห้องน้ำ

พัดลมดูดอากาศในห้องน้ำทำงานอย่างถูกต้องดึงอากาศชื้นและมีกลิ่นเหม็นออกจากห้องน้ำซึ่งจะช่วยให้อากาศบริสุทธิ์จากห้องหรือห้องโถงใกล้เคียงเพื่อเติมเต็ม น่าแปลกที่บ้านหลายหลังมีห้องน้ำที่ไม่มีพัดลมดูดอากาศนอกจากนี้ยังรู้จักในฐานะพัดลมระบายอากาศ การแก้ปัญหาเปิดหน้าต่างเมื่อคุณต้องการออกจากห้อง นี้ทำงานได้ดีเว้นแต่คนต่อไปต้องใช้ห้องน้ำรีบร้อน

แหล่ง

ก่อนที่จะเริ่มโครงการนี้ได้รับใบอนุญาตที่เหมาะสมและตรวจสอบรหัสอาคารในพื้นที่และการประกันภัยเจ้าของบ้านของคุณไม่จำเป็นต้องมีผู้รับเหมาที่ได้รับอนุญาตสำหรับงานประเภทนี้โดยเฉพาะอย่างยิ่งทางไฟฟ้า ใช้รหัสอาคารเพื่อชี้แจงข้อกำหนดบางอย่างเช่นการยอมรับของช่องระบายไอน้ำ เจ้าของบ้าน DIY ที่มีประสบการณ์ซึ่งใช้ความรู้สึกร่วมกันทำงานได้อย่างปลอดภัยและอ้างถึงคำแนะนำของผู้ผลิตเมื่อคำถามเกิดขึ้นบ่อยๆจะเสร็จสิ้นโครงการนี้ภายในหนึ่งวันโดยไม่มีปัญหาใด ๆ

ซื้อพัดลมดูดอากาศในห้องน้ำ

ในขณะที่กำลังหาพัดลมดูดอากาศในห้องน้ำใหม่ให้พิจารณาทางเลือกทั่วไปเช่นแสงสว่างยามค่ำหรือเครื่องทำความร้อน บ่อยครั้งที่ประโยชน์ของคุณสมบัติเหล่านี้มีค่าเกินกว่าค่าใช้จ่ายของพวกเขา อย่างไรก็ตามโปรดจำไว้ว่าหลายตัวเลือกเหล่านี้จำเป็นต้องใช้สายไฟเพิ่มเติมหรือการอัพเกรดวงจรไฟฟ้า พัดลมระบายอากาศส่วนใหญ่ใช้ปลั๊กไฟขนาด 15 แอมป์และสายไฟขนาด 14 ก้าน เนื่องจากการดึงพลังงานที่เพิ่มขึ้นแฟน ๆ ที่มีเครื่องทำความร้อนมักต้องการเบรกเกอร์ 20 แอมป์และสายไฟขนาด 12 กิกะไบต์ ใช้ข้อกำหนดทางไฟฟ้าของผู้ผลิตเพื่อยืนยันสิ่งนี้

ให้ความสนใจเป็นพิเศษกับการให้คะแนนของ cfm และ sones ของแฟน ๆ cfm, ลูกบาศก์ฟุตต่อนาทีจะบอกจำนวนอากาศพัดลมที่เคลื่อนที่และการประเมิน Sones จะระบุระดับเสียงของหน่วย สำหรับพัดลมระบายอากาศเพื่อให้ได้คะแนนเหล่านี้หน่วยจะต้องเชื่อมต่อกับระบบท่อขนาดที่เหมาะสม การใช้ท่อขนาด 3 นิ้วเมื่อข้อกำหนดของระบบเรียกสำหรับท่อขนาด 4 นิ้วจะเป็นการเพิ่มขีด จำกัด ของอากาศและเสียงรบกวนจากการสั่นสะเทือน พัดลมระบายอากาศจะดึงอากาศออกจากห้องอย่างไรก็ตามพัดลมไร้ท่อจะหมุนเวียนอากาศกลับเข้าไปในห้อง

การวางแผนเค้าโครงของระบบพัดลมดูดอากาศ

เค้าโครงระบบที่สมบูรณ์จะระบุปัญหาการติดตั้งใด ๆ ที่อาจเกิดขึ้นในภายหลัง ผู้ติดตั้งที่สุ่มสี่สุ่มห้าตัดหลุมในเพดานของห้องน้ำโดยไม่ต้องวางระบบมักพบปัญหาเมื่อค้นพบสิ่งกีดขวางที่มองไม่เห็นเช่นท่อระบายน้ำหรือท่อปรับอากาศ การเดินทางสู่ห้องใต้หลังคาอย่างรวดเร็วจะค้นหารายการเหล่านี้

1) ระบุตำแหน่งของพัดลมดูดอากาศ: ค้นหาจุดในเพดานของห้องน้ำ กดปลายไขควงผ่าน drywall และปล่อยให้อยู่ในสถานที่ ถ้า drywall ไม่ถือไขควงไว้ให้วางเทปไว้ ไขควงทำหน้าที่เป็นตัวช่วยเหลือตำแหน่ง ปีนขึ้นไปบนห้องใต้หลังคาด้วยไขควงตัวที่สองและหาไขควงตัวแรก ตรวจสอบบริเวณรอบไขควงตัวแรกสำหรับสิ่งกีดขวาง หากสิ่งกีดขวางรบกวนสถานที่ที่เลือกให้หาจุดที่เหมาะสมและกดไขควงที่สองผ่านเพดานห้องน้ำ

2) วางแผนเส้นทางเดินท่อ: มองหาทางออกที่ดีที่สุดจากพัดลมระบายอากาศไปยังช่องระบายอากาศ พยายาม จำกัด ปริมาณของส่วนโค้งและส่วนควบในท่อ

ตัดรูในเพดานในห้องน้ำ

1) การจัดวางโครงพัดลม: ถอดไขควงออกจากเพดานในห้องน้ำ จัดตำแหน่งที่ครอบพัดลมเหนือรูไขควงที่เพดาน ติดตามด้านนอกของพัดลมด้วยดินสอ

2) ตัดรูในห้องน้ำเพดาน: ดันแผ่น drywall saw ลงในรูไขควง ตัดจากรูไขควงไปทางโครงร่างแล้วปฏิบัติตามโครงร่าง

แหล่ง

จัดหาไฟฟ้าให้กับพัดลม

ปิดเครื่องตัดวงจรการควบคุมแหล่งจ่ายไฟของพัดลม ปิดสวิตช์วงจรตลอดช่วงที่เหลือของโครงการนี้ ปฏิบัติตามกฎความปลอดภัยทางไฟฟ้าทั้งหมดและเมื่อสงสัยให้หยุดและโทรหาผู้รับเหมาที่ได้รับอนุญาต

1) การค้นหาแหล่งจ่ายไฟของพัดลมไอเสีย: เปรียบเทียบการให้กระแสไฟของตัวตัดวงจรกับข้อกำหนดทางไฟฟ้าของพัดลมระบายอากาศ ในหลายกรณีวงจรห้องน้ำที่มีอยู่ให้พลังงานเพียงพอสำหรับพัดลมดูดอากาศหรือแม้แต่ชุดผสมพัดลม / ไฟโดยไม่ต้องอัพเกรดเบรกเกอร์และชุดสายไฟ ถ้าใช่ให้ใช้สายไฟที่ให้สวิตช์ไฟที่มีอยู่เป็นแหล่งจ่ายไฟของพัดลมไอเสีย หากไม่ได้โปรดตรวจสอบรหัสอาคารในท้องถิ่นสำหรับข้อกำหนดใบอนุญาตและการออกใบอนุญาตก่อนที่จะดำเนินการต่อ

2) ใช้สายไฟจากกล่องสวิทซ์ไปยังชุดพัดลม: ประเภทของสายที่ใช้ขึ้นอยู่กับจำนวนสวิทช์ที่ใช้ในการใช้งานเครื่อง เมื่อติดตั้งชุดพัดลมหรือชุดพัดลม / แสงทำงานบนสวิตช์เดียวให้ใช้ชุดสายไฟ 14-2 เมื่อใช้สวิทช์สองชุดเพื่อใช้ชุดชุดพัดลม / แสงให้ใช้ชุดสายไฟ 14-3 ชุดสายไฟ 14-2 มีปลั๊กสองเส้นหุ้มฉนวนหุ้มฉนวนและมีสายไฟ 14 เส้นและชุดสายไฟ 14-3 ประกอบด้วยสายไฟหุ้มฉนวนสามเส้นและสายเปลือย หน่วยที่มีเครื่องทำความร้อนโดยทั่วไปจำเป็นต้องใช้ตัวเลือกฮีทเตอร์ 12-2

ตัดรูรูปสี่เหลี่ยมผืนผ้าขนาด 6 นิ้วลงใน drywall ประมาณครึ่งทางระหว่างเพดานและกล่องสวิทซ์ เอื้อมมือเข้าไปในรูและรู้สึกถึงข้อ จำกัด ต่างๆเช่นไฟบล็อก ป้อนชุดพัดลมจากห้องใต้หลังคาผ่านผนังและเข้าไปในกล่องสวิทซ์โดยใช้รูใน drywall เพื่อเข้าถึง ดันลวดประมาณหกนิ้วเข้าไปในกล่องสวิตช์ ใช้ลวดติดกับรูในเพดานสำหรับที่วางพัดลม ตัดลวดให้ยาวประมาณ 1 ฟุต ลวดเสริมช่วยให้ติดตั้งที่อยู่อาศัยได้ง่ายขึ้น

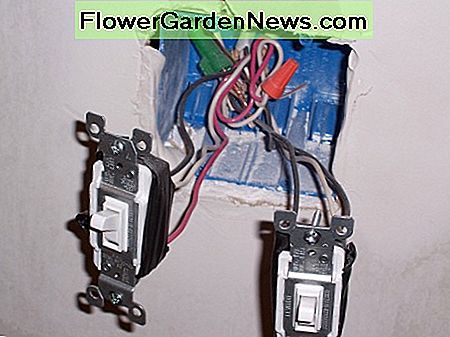

เชื่อมต่อสายไฟสีดำจากตัวตัดวงจรไปยังขั้วสวิทซ์หนึ่งชุดและสายสีดำที่นำไปสู่ตัวเครื่องไปยังเทอร์มินอลสวิตช์อื่น ๆ ต่อสายเปลือยทั้งหมดเข้ากับขั้วต่อสายดินสีเขียวของสวิตช์ บิดปลายทั้งสองสายสีขาวเข้าด้วยกันและหุ้มด้วยน๊อตลวด เปลี่ยนสวิตช์ไปที่กล่องสวิตช์

หากใช้สวิตช์สองตัวหรือมากกว่าเพื่อควบคุมชุดอุปกรณ์ให้ติดตั้งส่วนที่ยาวเป็นเส้นลวดขนาดใหญ่สี่นิ้วกับขั้วต่อสวิทซ์แต่ละอันรวมทั้งขั้วต่อสายดิน รวมสายไฟสีขาวทั้งหมดไว้ในกล่องสวิทซ์และหุ้มปลายด้วยน็อตลวด กดสายไฟกลุ่มนี้ไปทางด้านหลังของกล่องสวิทซ์ จัดกลุ่มสายไฟทองแดงเปลือยและสายไฟเชื่อมต่อกับขั้วต่อสายดินสีเขียวของสวิทซ์เข้าด้วยกันและหุ้มปลายด้วยน็อตลวด ดันสายดินเข้ากับสายไฟสีขาวที่ตั้งอยู่ในกล่องสวิทซ์และปล่อยให้กล่องอยู่ในกล่องสำหรับชุดสายไฟสีดำที่เหลือและสวิทช์ ใช้สายนำไฟฟ้าจากสวิตช์แต่ละอันและรวมสายไฟสีดำจากเบรกเกอร์ บิดหัวต่อลวดเข้ากับปลายของกลุ่มนี้และบังคับให้เข้าที่ช่องสวิตช์ จับคู่สายไฟสีดำจากชุดพัดลมไอเสียกับสายไฟที่เหลืออยู่บนสวิตช์ บิดปลายด้วยกันและป้องกันด้วยถั่วลวด ทำซ้ำกับสวิทช์ที่เหลือและสายไฟฟังก์ชั่นพัดลม ห่อหุ้มเทปไฟฟ้าไว้รอบ ๆ สวิตช์ซึ่งจะครอบคลุมขั้วต่อสายไฟ ยึดสวิตช์แต่ละตัวเข้ากับกล่องสวิทซ์และติดตั้งแผ่นปิดสวิตช์

แหล่ง

เตรียมที่พักพัดลมสำหรับติดตั้ง

1) ถอดมอเตอร์พัดลมและขายึด: ตัวยึดยึดมักจะล็อคเข้าที่บางชิ้นใช้น็อตล็อค หากยึดขายึดเข้าที่ให้ใส่ไขควงหัวแบนเข้าไปในช่องว่างระหว่างโครงยึดกับตัวยึด หมุนไขควงออกเล็กน้อยปลดล็อคแถบล็อคบนโครงยึดและยกแรมจากตัวเครื่อง ถ้าน็อตยึดขายึดพัดลมไว้ในตำแหน่งเพียงถอดน็อตและยกขายึดพัดลมออกจากตัวเครื่อง

2) เปิดช่องไฟฟ้า: ถอดสกรูที่ยึดฝาครอบช่องไฟฟ้าเข้าที่ ถอดสายไฟที่น่าพิศวงแผ่นโลหะกลมล้อมรอบพอร์ตเข้า - ออกด้วยไขควง ติดตั้งที่หนีบลวดในพอร์ตเข้ารับสาย

3) ยึดพอร์ตปลดปล่อย: ดึงแผ่นกันกระแทกกลับเข้าที่ท้ายพอร์ตปลดปล่อย แผ่นกันกระแทกด้านหลังป้องกันไม่ให้อากาศภายนอกที่ไหลเวียนจากอากาศเข้าสู่ห้องน้ำ ยึดพอร์ตปลดปล่อยเข้ากับที่วางพัดลมระบายอากาศและยึดเข้ากับโครงภายในด้วยเทปสายไฟฟอยล์ที่ได้รับการรับรองจากอาคาร

ติดตั้งพัดลมดูดระบายอากาศ

1) ใส่ลวดเข้าไปในตัวเครื่อง: เลื่อนสายไฟประมาณ 6 นิ้วผ่านที่ยึดสายไฟของที่อยู่อาศัยและเข้าไปในช่องใส่ไฟ ขันสายยึด

2) ติดที่ครอบพัดลม: วางที่ครอบพัดลมเข้ากับเพดานหรือยึดแน่นเพื่อให้ด้านล่างของตัวเครื่องพิงพื้นผิวของ drywall ด้านล่างของที่อยู่อาศัยต้องไม่แขวนไว้ใต้ drywall ใช้สกรูหรือเล็บผ่านรูบนแท่นยึดของตัวเครื่อง

3) เชื่อมต่อที่ครอบพัดลม: ฉีกฉนวนกันความร้อนประมาณ 1/2 นิ้วจากแต่ละสาย ห่อสายไฟทองแดงทั้งหมดที่คลุมไว้รอบ ๆ สกรูสีเขียว บิดสายไฟสีดำจากสวิตช์พัดลมและสายไฟที่ติดป้าย "พัดลม" ไว้และหุ้มด้วยน็อตลวด ทำแบบนี้อีกครั้งกับสายสีขาวจากชุดสายพัดลมและนำ "พัดลม" สีขาว ทำซ้ำขั้นตอนนี้สำหรับอุปกรณ์สวิตช์แต่ละตัว หากสวิตช์ควบคุมฟังก์ชั่นของพัดลมทั้งหมดให้บิดสายไฟที่ติดป้ายกำกับไว้รอบ ๆ สายไฟสีดำของสวิทซ์และสายไฟสีขาวทั้งหมดกับสายสีขาวจากนั้นป้องกันชุดสายไฟแต่ละสายด้วยน็อตลวด พับชุดสายไฟทั้งหมดลงในช่องไฟฟ้า ใส่ฝาครอบช่องใส่

Some local jurisdictions require roof or gable vents for exhaust fans. Always double check the local building codes for proper location.
เขตพื้นที่บางแห่งต้องการช่องระบายอากาศสำหรับหลังคาหรือช่องระบายอากาศสำหรับแฟนไอเสีย ตรวจสอบรหัสอาคารในท้องถิ่นสำหรับตำแหน่งที่เหมาะสมเสมอ

ติดตั้ง Vent ระบาย

เนื่องจากรหัสอาคารในท้องถิ่นบางแห่งอนุญาตให้มีการปล่อยโซฟาขณะที่คนอื่นอนุญาตให้มีการเจาะทะลุหลังคาและ / หรือหน้าบันได้การวางแผนระบบท่อจะเริ่มจากทางระบายน้ำ ช่องระบายอากาศช่วยให้ท่อทำงานเป็นเส้นตรงโดยมีความชันเล็กน้อยจากพัดลมและบานเกล็ด แต่ละโค้งในท่อช่วยเพิ่มความต้านทานการไหลของอากาศและลดประสิทธิภาพของพัดลม

สภาพอากาศในภาคเหนือควรพิจารณาความเป็นไปได้ของเขื่อนน้ำแข็งก่อนที่จะใช้ช่องระบายอากาศบนหลังคา บางครั้งเขื่อนน้ำแข็งเกิดขึ้นเมื่ออากาศอุ่นผ่านระบบระบายอากาศละลายหิมะที่เก็บอยู่เหนือช่องระบายอากาศที่ติดตั้งหลังคา เมื่อพัดลมระบายอากาศในห้องน้ำปิดลงการแช่แข็งด้วยอากาศภายนอกจะทำให้น้ำแข็งละลาย น้ำแข็งที่เกิดขึ้นจะรวบรวมภายใต้โรคงูสวัดใกล้ประตูระบายทำให้เกิดเขื่อนน้ำแข็ง

1) เค้าโครงสถานที่ระบายออก: ติดตามรอยเส้นระบายอากาศของช่องรับไอเสียของระบายอากาศบนพื้นผิวติดตั้ง เมื่อใช้หลังคาหรือช่องระบายอากาศที่ติดตั้งจั่วให้ตรวจสอบโครงร่างบนหลังคาหรือจั่วจากด้านใต้ห้องใต้หลังคา ป้องกันไม่ให้ตัดโครงหลังคาหรือคานรองรับโดยบังเอิญ ช่องระบายอากาศระหว่างชุดของโครงถัก

2) ตัดรูเพื่อระบายออก: ตัดรอบโครงร่างของส่วนเปิดโดยใช้เครื่องมือที่เหมาะสม พิจารณาใช้เลื่อยลูกสูบเมื่อตัดผ่านดาดฟ้าไม้หรือผนังด้านข้างและการบินเมื่อทำงานกับวัสดุอลูมิเนียม soffit

3) ติดตั้งช่องระบายอากาศ: ใช้ลูกปัดของวัสดุปิดผนึกที่เหมาะสมรอบหน้าแปลนระบายอากาศ ใช้วัสดุปิดผนึกหลังคาบนช่องระบายอากาศติดตั้งบนหลังคาและวัสดุปิดปากชั้นนอกสำหรับช่องระบายอากาศที่ติดตั้งได้ ยึดบานเกล็ดเข้ากับตัวอาคารด้วยสกรูหรือเล็บ

เชื่อมต่อท่อ

ช่างหลายคนชอบใช้ท่ออลูมิเนียมยืดหยุ่นในระบบระบายอากาศของห้องน้ำ ท่อชนิดนี้มีน้ำหนักเบาโค้งงอได้ง่ายและตัดด้วยมีดที่ไม่เป็นฟันปลา เลือกขนาดของท่อที่กว้าง 3 หรือ 4 นิ้วซึ่งตรงกับช่องระบายอากาศของพัดลม

1) เตรียมท่อ: ยืดอลูมิเนียมท่อความยาวเต็มรูปแบบ

2) ติดตั้งท่อ: วางปลายด้านชายของท่อปลายด้านบนลงในช่องไอดีของช่องระบายอากาศ ใช้ท่อจากช่องระบายอากาศไปทางพัดลม ใส่ปลายชายในแต่ละชิ้นเพิ่มเติมลงในปลายด้านบนของชิ้นก่อนหน้า ตัดชิ้นสุดท้ายให้ยาวด้วยมีดที่ไม่เป็นฟันปลา เลื่อนปลายตัดผ่านช่องระบายอากาศของพัดลม

3) รักษาความปลอดภัยของท่อ: ยึดท่อไว้กับสายรัดหรือวัสดุแขวน วางสายแรกไว้ภายในระยะ 2 ฟุตของช่องระบายอากาศและวางที่แขวนไว้ทุกๆสี่ฟุต ใช้วัสดุแขวนเพิ่มเติมเพื่อยกท้องในท่อเพื่อป้องกันไม่ให้ความชื้นมากเกินไปจากการเก็บในที่ต่ำ

4) ปิดผนึกการเชื่อมต่อทั้งหมดของท่อ: ห่อส่วนหนึ่งของเทปท่อที่หุ้มด้วยฟอยล์เป็นเทปเดียวกันเพื่อยึดพอร์ตปลดออกรอบช่องต่อต่างๆ กดเทปกับท่อด้วยไม้กวาดหุ้มยางหรือช้อน เทปชนิดนี้ทนทานต่อความร้อนและมีรูปร่างดีกว่าเทปพันผ้าหรือใยรับแสง

ประกอบและทดสอบพัดลมดูดอากาศในห้องน้ำ

1) ประกอบพัดลม: ยึดมอเตอร์พัดลมเข้ากับตัวเครื่องและล็อคเข้าที่หรือคลายเกลียวล็อคของตัวเครื่อง ใช้เทปพันท่อที่ทำด้วยโลหะเพื่อต่อตะเข็บระหว่างมอเตอร์พัดลมและที่ใส่พัดลม ขั้นตอนพิเศษนี้ช่วยป้องกันไม่ให้มีชีวิตชีวาซึ่งเป็นปัญหาทั่วไปเมื่อมอเตอร์พัดลมสแนปอินไม่พอดีกับที่อยู่อาศัย

2) เชื่อมต่อสายไฟ: ใส่ปลั๊กของพัดลมเข้าไปในซ็อกเก็ตที่เหมาะสม อุปกรณ์เสริมแต่ละตัวใช้ปลั๊กและซ็อกเก็ตของตัวเองแม้ว่าจะมีพัดลมดูดอากาศพร้อมอุปกรณ์เสริมที่ใช้สวิตช์เดียวก็ตาม

3) ติดตั้งบานเกล็ดพัดลม: บีบคลิปสปริงตัวหนึ่งและใส่ลงในช่องที่ด้านข้างของตัวพัดลม ปล่อยคลิปสปริง ทำซ้ำกับคลิปสปริงที่สอง กดขึ้นที่ด้านล่างของบานเกล็ดบังคับให้สปริงคลิปขึ้นไปในที่อยู่อาศัยพัดลมจนคลิปยึดบานเกล็ดกับเพดาน

4) ทดสอบพัดลม: เปิดพัดลมและอุปกรณ์เสริมที่จำเป็นทั้งหมด ทุกอย่างควรเปิดโดยไม่สะดุดเบรกเกอร์ห้องน้ำหรือ GFCI หลาย ๆ คนทดสอบประสิทธิภาพของพัดลมด้วยเทียน จุดเทียนและเป่าออก จับเทียนไว้ห่างจากบานเกล็ดของพัดลมประมาณหกนิ้วและดูควันไฟเข้าพัดลม พัดลมควรดึงควันทั้งหมดออกจากห้อง
