วิธีการประสานประตูอัตโนมัติกับอุปกรณ์ล็อค

บทความนี้กล่าวถึงตัวดำเนินการพลังงานพลังงานต่ำที่ประตูที่แกว่ง ไม่ได้กล่าวถึงประตูบานเลื่อนอัตโนมัติหรือตัวดำเนินการพลังงานสูง

บ่อยครั้งที่ประตูจำเป็นต้องมีการรักษาความปลอดภัยและบ่อยขึ้นประตูเหล่านี้จำเป็นต้องมีการติดตั้งเพื่อให้การเข้าถึงความช่วยเหลือสำหรับคนพิการ ช่วยให้เข้าถึงได้ถ้าทำได้โดยการใช้อุปกรณ์ที่เรียกว่าผู้ดำเนินการประตูอัตโนมัติเครื่องเปิดประตูอัตโนมัติหรือตัวดำเนินการไฟฟ้า

กฎข้อแรกของการทำงานสำหรับประตูที่ต้องล็อคและเปิดโดยอัตโนมัติคือ: "ถ้าประตูเปิดโดยอัตโนมัติต้องล็อคไฟฟ้า" เพื่อให้ผู้ดำเนินการเปิดประตูต้องเปิดประตูออกก่อน หากต้องปลดล็อคเฉพาะเมื่อผู้ปฏิบัติงานกำลังทำงานของตนแล้วจะต้องทำผ่านอุปกรณ์ล็อคไฟฟ้า บทความนี้เป็นเรื่องเกี่ยวกับวิธีการจัดเตรียมสิ่งที่จะเกิดขึ้น

ชนิดของล็อค?

ปัจจุบันมีอุปกรณ์ล็อคอย่างน้อย 4 ชนิดที่สามารถใช้งานบานประตูอัตโนมัติได้:

  • ล็อคแม่เหล็กไฟฟ้า
  • ไฟฟ้านัดหยุดงาน
  • ออกจากอุปกรณ์ด้วย Retract Latch ไฟฟ้า
  • ประตูล็อคอลูมิเนียมเปิดตัวล๊อคสลักล็อค

ส่วนหนึ่งของกุญแจล็อคที่ป้องกันประตูจากการเปิดมักเรียกว่า 'deadbolt' 'deadlatch' หรือ 'latch' เมื่อจำเป็นต้องปิดประตูและล็อคโดยอัตโนมัติโดยปกติแล้วจะทำได้โดยใช้ deadlatch เมื่อมีล็อก deadlatching แบบอัตโนมัติก่อนที่ผู้ปฏิบัติงานสามารถเปิดประตูได้การล็อกสลิปนี้ต้องได้รับการอนุมัติ ไม่สามารถปลดล็อกคันโยกหรือลูกบิดได้ สลักต้องถูกปล่อยออกมาเพื่อให้ผู้ประกอบการไฟฟ้าสามารถเปิดประตูได้

ระบบล็อคไฟฟ้าพร้อมใช้งาน

ผู้ประกอบการพลังงานที่ใช้พลังงานต่ำจำนวนมากมาพร้อมไม่เพียง แต่เปิดประตู แต่ยังปลดล็อกประตู เหล่านี้ช่วยลดความยุ่งยากในการเดินสายเช่นเดียวกับกระบวนการคิดของผู้ติดตั้ง ตัวอย่างเช่น LCN 4630/4640 series และ Norton 6000 series ใหม่ ทั้งคู่มีความสะดวกในการเดินสายเนื่องจากทั้งคู่สามารถใช้งานระบบสายไฟอัตโนมัติ "ภายในตัว" ได้นั่นคือสายไฟทั้งหมดที่ประสานการปลดล็อคและการเปิดและปิดและการล็อคประตูจะทำภายในฝาครอบของตัวจ่ายไฟ .

แผนภาพแผงวงจรสำหรับชุด LCN 4600 และ Norton 6000 แสดงไว้ด้านล่าง:

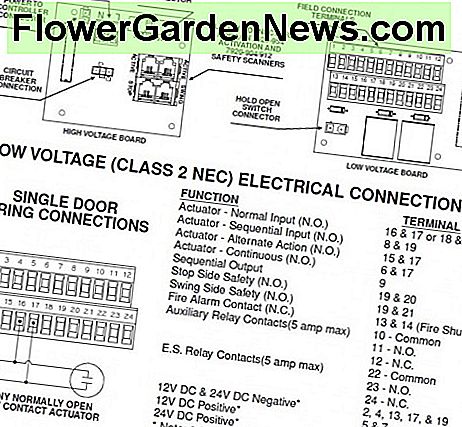

Excerpted from LCN 4630/4630 series installation instructions.
ตัดตอนมาจากคู่มือการติดตั้งชุด LCN 4630/4630 series

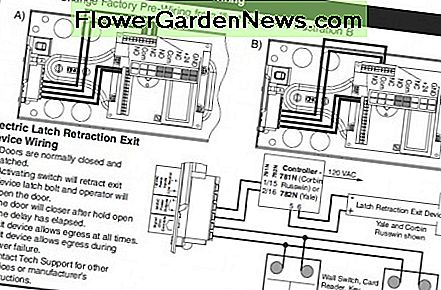

Excerpted from Norton Door Controls 6000 series installation instructions
ตัดตอนมาจาก Norton Door Controls 6000 series คำแนะนำในการติดตั้ง
BEA 10PBR45 Actuator
ตัวกระตุ้น BEA 10PBR45

ในทั้งสองตัวอย่างมีหลักการเดียวกัน: ทั้งสองรุ่นมีเอาต์พุตที่ขับเคลื่อนด้วย 24 โวลต์เพื่อควบคุมการตีด้วยไฟฟ้าหรือการติดต่อแบบฟอร์ม C เพื่อควบคุมอุปกรณ์ (เช่นอุปกรณ์ทางออกที่มีการดึงสลักไฟฟ้า) ที่มีแหล่งจ่ายไฟของตัวเอง ทั้งสองมีขั้วสำหรับอุปกรณ์เสริม: ตัวกระตุ้น (มักเป็นแผ่นสเตนเลสขนาดใหญ่หรือแผ่นวงกลมที่สลักสัญลักษณ์รถเข็นและ / หรือข้อความเช่น "PRESS TO OPERATE DOOR"), เซ็นเซอร์ตรวจจับการเคลื่อนไหว, เซ็นเซอร์แสดงสถานะ, สัญญาณเตือนไฟไหม้ ฯลฯ เทอร์มินัลเหล่านี้เป็นสิ่งสำคัญที่จะเข้าใจว่าวัตถุประสงค์ของพวกเขาคืออะไร

อินพุทเอาท์พุตและรายชื่อติดต่อแบบแห้ง

ปัจจัยการผลิต

อินพุตไฟฟ้า

มีข้อยกเว้นน้อยมากเครื่องเปิดประตูอัตโนมัติส่วนใหญ่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอก สำหรับทั้งสองตัวอย่างข้างต้นและส่วนใหญ่ของผลิตภัณฑ์เกรดเชิงพาณิชย์ในตลาดแรงดันไฟฟ้าเข้าเป็นกระแสไฟฟ้า 120 โวลต์ในบ้าน

อินพุตตัวดำเนินการ

ตัวดำเนินการไฟฟ้าโดยปกติจะมาพร้อมกับอินพุต 2 ตัวสำหรับตัวกระตุ้นซึ่งคาดการณ์ว่าผู้ใช้จะเปิดใช้งานตัวดำเนินการด้านพลังงานจากด้านใดด้านหนึ่งเมื่อเข้ามาหรือออกไป นั่นคือเหตุผลที่ทำให้ตัวดำเนินการสองตัวถูกระบุไว้เป็นประจำทุกตัว ข้อยกเว้นที่พบมากที่สุดคือเมื่อตัวกระตุ้นภายนอกคือตัวควบคุมการเข้าถึง - ปุ่มกด, สวิตช์กุญแจ, เครื่องอ่านการ์ด ฯลฯ ข้อยกเว้นก็คือเมื่อสวิตช์ขอ - ออกจากที่วางอยู่ภายในอุปกรณ์ทางออกจะทำหน้าที่เป็นตัวกระตุ้นเมื่อออก ยังมีข้อยกเว้นอีกประการหนึ่งคือเมื่อใช้เครื่องตรวจจับการเคลื่อนไหวแบบอินฟราเรดแบบพาสซีฟเป็นตัวกระตุ้น สามารถใช้สิ่งที่สามารถใช้ในการปิดชุดของรายชื่อติดต่อแบบไฟฟ้าที่เปิดอยู่ชั่วคราวเพื่อใช้เป็นตัวกระตุ้น

ตัวกระตุ้นสามารถเป็นสายแบบไร้สายหรือแบบแข็งได้ ตัวกระตุ้นแบบใช้สายแบบมีสายมีการติดต่อชั่วขณะสวิตช์เปิดตามปกติ พวกเขาจะเชื่อมต่อผ่านสายตัวนำ 2 ตัวไปยังอินพุตตัวดำเนินการ เมื่อเปิดใช้งานจะปิดช่องสัมผัสที่ส่งสัญญาณไปยังผู้ดำเนินการไฟฟ้าเพื่อเริ่มต้นรอบการเปิด
ตัวกระตุ้นแบบไร้สายทำงานโดยใช้แบตเตอรี่ (ปกติคือ 9V) และสื่อสารผ่านคลื่นความถี่วิทยุด้วยตัวรับสัญญาณแบบไร้สายที่เชื่อมต่อกับผู้ดำเนินการไฟฟ้า เมื่อใช้งานตัวกระตุ้นระบบไร้สายจะทำให้เครื่องรับสัญญาณไร้สายปิดที่ติดต่อได้ชั่วขณะ ที่อยู่ติดต่อในตัวรับสัญญาณไร้สายจะเชื่อมต่อกับอินพุทตัวดำเนินการบนแผงควบคุมของผู้ดำเนินการไฟฟ้าหรือผู้ดำเนินการไฟฟ้ามีอินพุตที่กำหนดไว้เฉพาะสำหรับอินพุตรับสัญญาณไร้สาย เครื่องรับสัญญาณไร้สายจำเป็นต้องใช้พลังงานที่จัดหาโดยเอาต์พุตที่ขับเคลื่อนบนแผงวงจรไฟฟ้า

ระบบควบคุมการเข้าออก (Access Control System) สามารถทำหน้าที่เป็นตัวกระตุ้น (Actuator) เพื่อให้บุคคลที่ใช้เครื่องเปิดประตูอัตโนมัติสามารถใช้ข้อมูลรับรองการเข้าใช้งานได้ ดังที่แสดงในแผนภาพการเดินสายไฟ 900-4RL ในบทความนี้การขอออกจากสวิทช์ภายในอุปกรณ์ทางออกสามารถใช้เพื่อกระตุ้นการทำงานของระบบไฟฟ้า

ใส่ความปลอดภัย

ความปลอดภัยหรือเป็นอินพุทเซ็นเซอร์แสดงสถานะเชื่อมต่อกับอุปกรณ์ตรวจจับตำแหน่งที่ส่งสัญญาณว่าผู้ดำเนินการด้านพลังงานเป็นบุคคลที่อยู่ในเส้นทางของประตูเปิดหรือปิดประตู จุดประสงค์ของพวกเขาคือการหยุดผู้ดำเนินการไฟฟ้าจากการกดปุ่มคนประตูโดยการส่งสัญญาณให้ขัดจังหวะการทำงานในปัจจุบันจนกว่าจะถึงทางเดินของคนเดินเท้า เซ็นเซอร์ความปลอดภัยจะแจ้งให้ผู้ดำเนินการไฟฟ้าดำเนินการต่อเมื่อบุคคลนั้นไม่อยู่ในเส้นทางที่ปิดสนิท

การรับสัญญาณไร้สาย

ตัวรับสัญญาณแบบไร้สายจะทำหน้าที่เหมือนกับตัวกระตุ้น (actuator) นอกจากต้องใช้พลังงาน ผู้ให้บริการไฟฟ้าบางรายมีการเชื่อมต่อที่กำหนดไว้สำหรับตัวรับสัญญาณแบบไร้สายและแผนผังอื่น ๆ เพื่อให้สามารถเชื่อมต่อกับบอร์ดเป็นตัวกระตุ้นและรับพลังงานจากเอาต์พุตที่ขับเคลื่อนจากแผงควบคุม

เอาท์พุท

เอาท์พุทที่ใช้พลังงานหรือ "เปียก" โดยทั่วไปจะให้แรงดันไฟฟ้าต่ำกระแสตรง (DC) (12 หรือ 24 โวลต์) เพื่อเปิดเครื่องตีไฟฟ้าและ / หรือเครื่องรับสัญญาณไร้สาย การต่ออุปกรณ์เข้ากับเอาต์พุตที่เปียกเป็นเช่นเดียวกับการเสียบปลั๊กไฟเข้ากับเต้าเสียบไฟฟ้าที่เปิดอยู่ ตรวจสอบให้แน่ใจว่าผู้ประกอบการไฟฟ้าถูกถอดออกก่อนที่จะต่อสายไฟเข้ากับเต้าเสียบที่เปียก

เมื่อไฟฟ้าตีถูกเชื่อมต่อกับเอาท์พุทที่ขับเคลื่อนด้วยตัวดำเนินการพลังงานทำหน้าที่เป็นหม้อแปลงทั้งสอง (ลดบ้าน 120 โวลต์ปัจจุบันเป็นปกติ 24 โวลต์ DC) และสวิตช์เปิดใช้งานการนัดหยุดงานประท้วงไฟฟ้าก่อนที่จะเริ่มเปิด / ปิดประตู นี้เป็นวิธีที่ง่ายที่สุดในการประสานงานอุปกรณ์ล็อคไฟฟ้ากับผู้ประกอบการไฟฟ้า

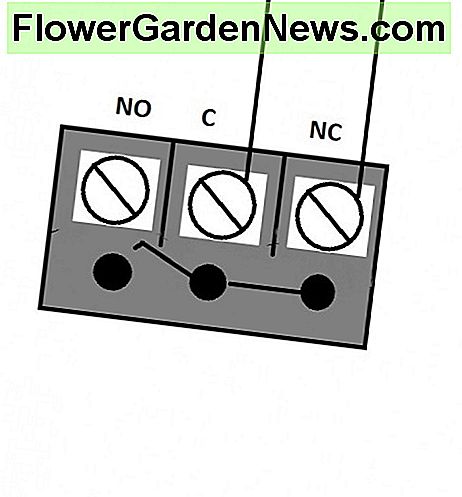

Form C Relay: Fail Safe Wiring
แบบฟอร์ม C รีเลย์: ไม่ผ่านการเดินสายไฟอย่างปลอดภัย

เอาท์พุทการดำเนินงานตามลำดับ

ถ้าผู้ดำเนินการไฟฟ้าของคุณมีการดำเนินงานตามลำดับเอาท์พุทเอาท์พุทนี้ช่วยให้ผู้ประกอบการพลังงานหนึ่งในการควบคุมตัวดำเนินการพลังงานอื่น โดยปกติตัวเลือกนี้จะใช้เมื่อมีประตูที่เชื่อมต่อกันสองประตูคือประตูด้านนอกที่เปิดออกสู่ห้องโถงและประตูภายใน ช่วยให้ผู้ติดตั้งสามารถตั้งโปรแกรมให้ผู้ประกอบการไฟฟ้าเปิดขึ้นหลังจากที่อื่นหรือพร้อมกัน

รายชื่อติดต่อแบบแห้ง

ตัวดำเนินการไฟฟ้าอาจมาพร้อมกับเอาท์พุทสองประเภท: เอาท์พุทที่ขับเคลื่อนด้วยและสร้างที่ติดต่อแบบ C relay dry (ภาพประกอบด้านบนล้มเหลวในการเดินสายไฟที่ปลอดภัย)

หากต้องการใช้คอนแทคเลนส์ที่แห้งบนแผงควบคุมของตัวดำเนินการไฟฟ้าเพื่อควบคุมอุปกรณ์ล็อคไฟฟ้าให้เรียกใช้ตัวนำไฟฟ้าจากขั้วลบเอาต์พุตที่เป็นค่าลบของแหล่งจ่ายไฟภายนอกโดยตรงไปยังอุปกรณ์ล็อคหรืออุปกรณ์อื่น ๆ ที่ต้องการกำลังไฟ เรียกใช้ตัวนำที่สองจากเอาท์พุทที่เป็นบวกของแหล่งจ่ายไฟไปยังเทอร์มินัลทั่วไปของรูปแบบ C contact เรียกใช้ตัวนำที่สามจากขั้ว NO (ปกติเปิด) หรือ NC (ปกติปิด) ขึ้นอยู่กับว่าคุณมี failsafe หรือไม่ปลอดภัยล็อคอุปกรณ์ ผู้ดำเนินการไฟฟ้าได้รับการตั้งค่าเพื่อเปลี่ยนสถานะของรีเลย์เมื่อมีสัญญาณเปิดประตู เพราะฉะนั้นมันจะใช้พลังงานหรือปลดอุปกรณ์ล็อคไฟฟ้าก่อนที่จะเริ่มเปิด / ปิดวงจรการทำงาน

ผู้ดำเนินการไฟฟ้าที่ควบคุมภายนอก

บางหน่วยผู้ควบคุมไฟฟ้าต้องพึ่งพาตัวควบคุมภายนอกเพื่อเชื่อมต่อการล็อกและฟังก์ชั่นการเปิดอัตโนมัติ โดยปกติตัวควบคุมนี้เป็นแหล่งจ่ายไฟแรงดันต่ำพร้อมกับบอร์ดรีเลย์พิเศษ หนึ่งชุดดังกล่าวคือแหล่งจ่ายไฟ Schlage PS914 และบอร์ดตัวเลือกรุ่น 900-4RL ซึ่งออกแบบมาเพื่อควบคุมอุปกรณ์เสริมด้านพลังงานไฟฟ้าและอุปกรณ์เสริมสำหรับการถอดสลักเกลียวของ Von Duprin ดังแสดงด้านล่าง:

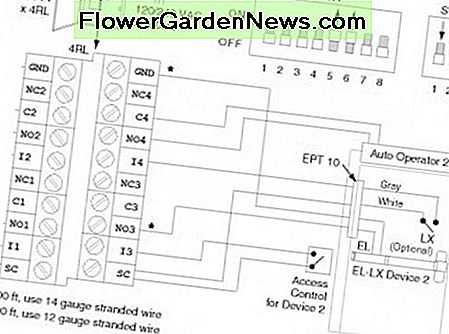

Excerpt from Von Duprin 900-4RL relay board instructions.
ข้อความที่ตัดตอนมาจากคำแนะนำของคณะกรรมการรีเลย์ของ Von Duprin 900-4RL

ดังที่แสดงในแผนภาพการเดินสายด้านบน,

อีกตัวอย่างหนึ่งของคอนโทรลเลอร์ภายนอกที่สามารถนำมาใช้ในการประสานงานผู้ดำเนินการไฟฟ้ากับระบบล็อคคือโมดูลควบคุมประตูตู้นิรภัย UR-1:

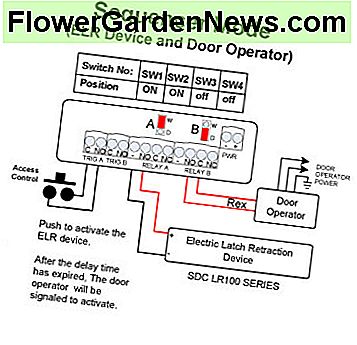

Excerpted from Security Door Controls (SDC) UR-1 Relay Board installation instructions.
ตัดตอนมาจากคำแนะนำในการติดตั้งรีเลย์ Board ของรีโมทบอร์ด Security Door Controls (SDC)

แผนผังสายไฟด้านบนแสดงให้เห็นว่ามีคณะกรรมการ UR-1 เชื่อมต่อการดำเนินงานของตัวกระตุ้น, ตัวดำเนินการประตูและอุปกรณ์ล็อคในกรณีนี้ชุดสลักไฟฟ้าล้าหลัง LR100 ของชุดรักษาความปลอดภัยประตูหลังการรักษาความปลอดภัย

มีทั้งชุดควบคุมแบบ 900-4RL และ UR-1 ดังที่แสดงในแผนผังข้างต้นเพื่อให้สามารถใช้งานแผงควบคุมการทำงานของมอเตอร์ไฟฟ้าที่ติดตั้งอุปกรณ์ล็อคที่มีอุปกรณ์ครบครันหรืออุปกรณ์ครบวงจรในกรณีที่ผู้ปฏิบัติงานไฟฟ้าไม่พร้อม

วัตถุประสงค์ในการเผยแพร่บทความนี้เพื่อช่วยในการทำให้ปฏิสัมพันธ์ของผู้ดำเนินการไฟฟ้าและระบบล็อค เนื่องจากระยะเวลาและจำนวนของการเชื่อมต่อไฟฟ้าที่มีอยู่ในการติดต่อเหล่านี้การติดตั้งบางครั้งอาจเป็นเรื่องที่น่ากลัว +

ผู้ติดตั้งต้องให้ความสำคัญกับคำแนะนำในการติดตั้งเมื่อติดตั้งตัวดำเนินการเนื่องจากการติดตั้งไม่ถูกต้องอาจทำให้ได้รับบาดเจ็บสาหัสหรือเสียชีวิต ไม่ใช่โครงการสำหรับผู้เริ่มต้น แม้ว่าคุณจะมีประสบการณ์ในการติดตั้งประตูที่ใกล้ชิดกว่าถ้าคุณไม่ได้ติดตั้งตัวดำเนินการระบบไฟฟ้าก่อนที่จะควรสังเกตคนที่มีประสบการณ์ติดตั้งก่อนที่คุณจะลอง
