คำแนะนำในการดัดท่อร้อยสายไฟสำหรับการทำจุดศูนย์กลาง

แหล่ง

Concentric Bends คืออะไร?

โค้งศูนย์กลางในท่อไฟฟ้าหมายถึงรัศมียาวโค้งที่มักจะตรงกับรัศมีโค้งของท่อขนาดต่างๆกันและกัน บทที่ 9 ตารางที่ 2 ของ NEC ให้รัศมีต่ำสุดสำหรับโค้งงอท่อซึ่งโดยทั่วไปแล้วรัศมีจะอยู่ในรัศมีท่อทุกขนาด เป็นเพียงรัศมี ต่ำสุด เท่านั้น - รัศมีโค้งอีกต่อไปมักเป็นไปได้เสมอหากใช้เวลาเพียงเล็กน้อยเพื่อให้บรรลุผล

พิจารณาชั้นวางของรางน้ำขนาดต่างๆเรียงขนานกัน เมื่อถึงเวลาที่จะงอท่อ (อาจโค้ง 90 °ในแต่ละท่อ) พวกเขาจะไม่สอดคล้องกันในระหว่างโค้งหรือเมื่อโค้งเสร็จสมบูรณ์เมื่อท่อทั้งหมดใช้รัศมีการดัดที่แตกต่างกัน ศูนย์กลางนี้ถูกออกแบบมาเพื่อให้คำแนะนำในการขจัดปัญหาภาพโดยการทำให้ท่อทั้งหมดมีรัศมีที่เหมาะสม ส่วนใหญ่เป็นเรื่องของการปรากฏตัวมากกว่าการทำงานหลายงานยังคงต้องท่อศูนย์กลางรั้งบน racks ของท่อ

คณิตศาสตร์ของ Concentric Bends

เช่นเคยมีคณิตศาสตร์น้อยที่จะต้องพิจารณาในคำแนะนำดัดท่อที่ซับซ้อน ไม่ต้องกังวลแม้ว่า - มีไม่มากของมัน สำหรับตัวอย่างที่จะใช้ตลอดฮับนี้เราจะใช้กรณีของท่อ 3 "กับท่อ½วาง 2" ห่างจาก ด้านนอก ของท่อที่มีขนาดใหญ่และทำให้โค้งเดียวกัน 90 องศา หนังสือรหัส NEC ในบทที่ 9 ตารางที่ 2 ให้รัศมีการโค้งของท่อไฟฟ้าขนาด 3 "ที่ 13" และรัศมีของ½ "มีเพียง 4 นิ้ว" เนื่องจากท่อขนาดเล็กมีรัศมีโค้งน้อยมากเมื่อทั้งสองท่อโค้งงอไปยังรัศมีต่ำสุดของพวกเขา (นั่นคือโค้งปกติจากสิ่งใด ๆ ที่ดัด) และจัดแนวให้โค้งงอเริ่มต้นที่จุดเดียวกันท่อขนาดเล็กจะต้อง ผ่าน ขนาดใหญ่และจะสิ้นสุดที่ด้านผิดของท่อขนาดใหญ่ เพียงแค่ดูท่อขนาดใหญ่ที่มีความยาวโค้งอ่อนโยนและท่อขนาดเล็กที่มีส่วนโค้งที่คมชัดมากขึ้นทั้งสองไปในทิศทางเดียวกันและท่อขนาดเล็กที่ด้านนอกของโค้ง

ท่อขนาดเล็กต้องการรัศมีดัดที่ใหญ่กว่ามาก แต่สิ่งที่ควรจะเป็น? นี่อาจเป็นช่วงเวลาที่เหมาะสมในการกำหนดคำศัพท์ทางคณิตศาสตร์บางอย่างที่เราจะใช้ ลองจินตนาการถึงท่อ 4 ชิ้นทั้งหมดงอลงไป 90 องศาและวางปลายเพื่อวางจนเป็นรูปวงกลม รัศมี คือระยะทางจากศูนย์กลางของวงกลมนั้นไปยัง ด้านใน ของท่อ เส้นรอบวง คือระยะทางที่อยู่รอบ ๆ วงกลมภายในท่อและเท่ากับรัศมี 6.28 (รัศมี 6.28)

กลับไปที่ปัญหาคณิตศาสตร์ของเรา รัศมีของท่อ 3 "เป็น 13" (จาก NEC) และความหนาของท่อที่ 3 "ท่อ½" จะถูกวาง 2 "ห่างจากขนาดใหญ่: เพิ่มสามตัวเลข (13 + 3 + 2) ให้รัศมีการรุกที่ต้องการของท่อ½ "หรือ 18"

มีศูนย์กลางโค้งงอ

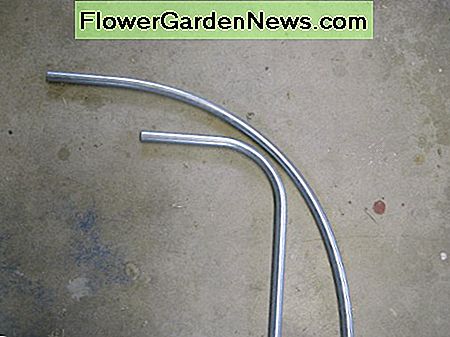

A long radius bend laid next to a normal 90
รัศมีรัศมียาววางถัดจากปกติ 90

ทำ Bend เป็นศูนย์กลาง

โค้งศูนย์กลางจะทำโดยการทำโค้งขนาดเล็กจำนวนมากที่มีระยะทางเล็ก ๆ ระหว่างพวกเขามากกว่าหนึ่งโค้งขนาดใหญ่ จำเป็นต้องใช้คณิตศาสตร์เพียงเล็กน้อยในการตัดสินใจว่าจะต้องใช้กี่โค้งและต้องห่างกันเพียงใด เราทราบว่ารัศมีของจุดศูนย์กลางของเราคือ 18 "จากรูปที่เราสามารถหาได้ว่าควรใช้เวลานานเท่าไหร่ในส่วนก่อนหน้านี้เราพบว่า เส้นรอบวง คือระยะทางรอบวงกลมจินตนาการที่ทำจากโค้ง 90 องศา ระยะทางที่เราต้องการคือ 1/4 ของเส้นรอบวงที่เรามีวงกลมเพียงหนึ่งในสี่เท่านั้นการคำนวณมีดังนี้: 18 "* 6.28 / 4 หรือ 28.2" ถ้าเราแบ่งส่วนโค้งออกเป็น 18, 5 องศาเราจะมี โค้ง90ºที่เราต้องการ (18 * 5 = 90) แบ่ง 28.2 "โดย 18 โค้งเราเห็นว่าแต่ละโค้งควรจะ 1.57" กัน - เราจะรอบที่ออกไป 1.5 "กัน ตอนนี้เป็นเรื่องที่น้อยที่สุดเท่าที่จะเป็นไปได้โดยใช้เครื่องดัดท่อแบบ½นิ้ว แต่ความจริงที่ว่าเราจะทำเพียง 5 องศาเซลเซียสเท่านั้น

ทำเครื่องหมายรางที่มีเครื่องหมาย 18 จุดแยกออกจากกันขนาด 1.5 นิ้วดีที่สุดคือทำให้โค้งงอและตัดปลายเพื่อให้ตรงกับท่อที่มีอยู่เดิมเนื่องจากตัวเลขการหักกลบลบหนี้ตามปกติจะไม่ใช้อีกต่อไป Benders มือไม่ได้ทำเครื่องหมายไว้ที่5ºบนกระดาษและแม้กระทั่ง power benders เช่น Greenlee 555 ไม่ถูกต้องพอที่จะทำ 18 โค้งเหมือนกันดังนั้นแต่ละโค้งจะต้องมีการวัดด้วยเครื่องวัดมุม (มุมมอง) ในขณะที่มันทำขึ้นเป็นช่างไฟฟ้าจำนวนมากไม่ได้เป็นเจ้าของเครื่องมือนี้ผมได้รวม เชื่อมโยงไปยัง Amazon โดยมีรูปแบบต่างๆอยู่ให้เลือกรูปโค้งแรกและตรวจสอบเป็น 5 องศาส่วนโค้งที่สองจะแสดงจำนวน 10 องศาส่วนที่สามจะแสดงเป็น 15 องศาและอย่าพยายามทำให้แต่ละโค้งงอตรง 5 องศา แต่ตรวจสอบจำนวนรวมของโค้งที่ได้รับการผลิตในแต่ละครั้งด้วยเหตุนี้เครื่อง 555 จะไม่ทำงานด้วยตัวเองแม้ข้อผิดพลาด½ºสามารถสะสมเป็นข้อผิดพลาด9ºเหนือ 18 โค้งออกจาก 90 ของคุณที่มีเพียง81ºรูปภาพ ด้านล่างแสดงการตรวจสอบที่ทำขึ้นเนื่องจากมีการผลิตส่วนโค้งมากขึ้น - มี waise s ใช้เพื่อเก็บความดัดและท่อสำหรับรูปถ่าย แต่จะไม่แน่นอนใช้ในระหว่างการดัดจริง

Finders มุมจาก Amazon

Johnson Level และเครื่องมือและเครื่องมือ 700 Magnetic Angle Locator Johnson Level และเครื่องมือและเครื่องมือ 700 Magnetic Angle Locator ซื้อเดี๋ยวนี้ เครื่องวัดมุมดิจิตอล Wixey WR300 Wixey WR300 เครื่องวัดมุมดิจิตอลซื้อเดี๋ยวนี้

ในขณะที่ตัวอย่างด้านบนมีราคาไม่แพงมากนักด้านล่างมีความถูกต้องและอ่านได้ง่ายขึ้น ถ้าโค้งศูนย์กลางหรือแม้กระทั่งดัดท่อขนาดใหญ่มีแนวโน้มที่จะเป็นบ่อยผมขอแนะนำตัวเลือกที่มีราคาแพงกว่า หากคุณคาดว่าจะใช้เพียงไม่บ่อยนักตัวอย่างราคาถูกก็น่าจะเพียงพอ

การโค้งงอศูนย์กลาง

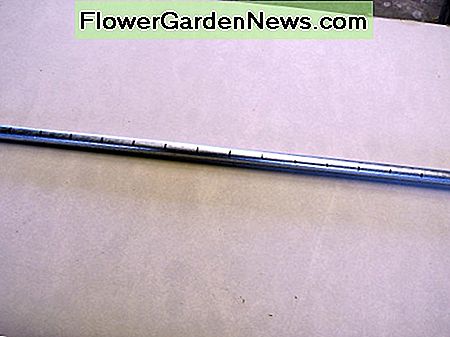

Marking the conduit for bending
ทำเครื่องหมายท่อเพื่อดัด

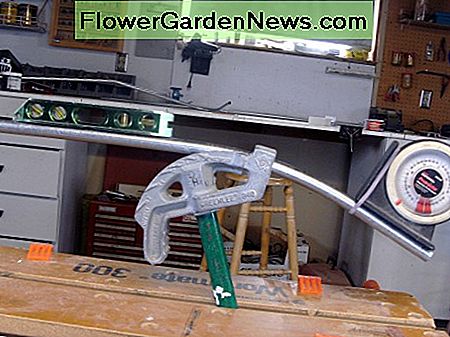

Checking the total bend - this one is about 1 degree underbent and will be very slightly overbend on the next couple of bends
ตรวจสอบรวมโค้ง - หนึ่งนี้ประมาณ 1 องศา underbent และจะมากเกินไปเล็กน้อยในคู่ต่อไปของโค้ง

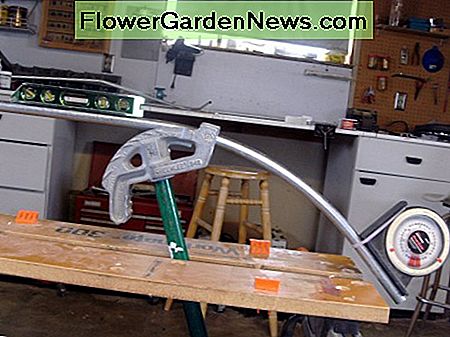

Checking once more - still very slightly underbent for the number of bends
การตรวจสอบอีกครั้ง - ยังคงเบ่งบานเล็กน้อยสำหรับจำนวนโค้ง

Bend เสร็จสมบูรณ์

ภาพด้านล่างแสดงให้เห็นว่ามีศูนย์กลางโค้งงอพร้อมกับท่ออื่น ๆ ที่วางไว้เป็นเส้นตรงเพื่อตรวจสอบรัศมี มันใกล้เคียงกับ 18 "ที่ต้องการ - โค้งที่ประสบความสำเร็จสิ่งที่เหลืออยู่คือการตัดปลายตามความจำเป็นและพอดีกับมันในสถานที่

ข้อควรพิจารณาอื่น ๆ สำหรับชั้นวางของก้นศูนย์กลาง

  1. การโค้งงอศูนย์กลางของท่อขนาดเล็กที่มีรัศมีเล็ก ๆ เป็นเรื่องยากในการจัดการ เราใช้ 18 โค้งสำหรับตัวอย่างและจำนวนน้อยเป็นไปได้ แต่โค้งน้อยลงในระดับที่สูงขึ้นของแต่ละโค้งท่อเร็ว ๆ นี้จะดูแปลกมีลักษณะกระตุกไปโค้ง สิบห้าโค้งไม่เลว แต่เมื่อถึง 9 โค้งก็ไม่ได้ดูดีเลย รัศมี 6 "ช่วยให้มีความยาวได้เพียง 9.4" - แม้กระทั่ง 9 โค้งจะมีเพียง 1 "ระหว่างส่วนโค้ง แต่รัศมียาวมากอาจต้องมีขนาดเล็กลง
  2. โดยปกติท่อที่ใหญ่ที่สุดไปทางด้านในของชั้นวางของโค้งจะใช้เป็นพื้นฐานกับท่ออื่น ๆ ที่ถูกงอทั้งภายในและภายนอกของท่อพื้นฐานที่ มีข้อยกเว้นอย่างไรก็ตาม ท่อ3½ "ภายในท่อ 4" อาจต้องใช้ท่อที่มีขนาดเล็กกว่าเป็นเส้นฐานและท่อขนาดใหญ่ก้มลงในศูนย์กลาง ท่อด้านในของเส้นฐานคำนวณโดยการ ลบ ไม่เพิ่มความหนาท่อและระยะห่างระหว่างท่อเพื่อหารัศมี
  3. การโค้งเป็นศูนย์กลางเป็นเวลานาน - ค่อนข้างเป็นไปได้ที่ชั้นวางขนาดใหญ่ของท่อทำให้โค้งดังกล่าวไม่ประหยัดและโค้งปกติที่ใช้เวลาเพียงเศษเสี้ยวเวลาเป็นสิ่งที่จำเป็นโดยไม่คำนึงถึงลักษณะ ชั้น 15 หรือ 20 ท่ออาจใช้เวลา 2 วันหรือมากกว่าจึงจะเสร็จสมบูรณ์ได้ซึ่งการดัดปกติทำได้ภายในไม่กี่ชั่วโมง

หมายเหตุขั้นสุดท้าย - บทความนี้เป็นเพียงบทความที่เขียนขึ้นโดยช่างไฟฟ้าสำหรับช่างไฟฟ้าเท่านั้น คำแนะนำที่ครอบคลุมไปยังท่องอได้รับการเขียนขึ้นมาเพื่อให้คำอธิบายโดยย่อของแต่ละหน้ารวมทั้งลิงก์ไปยังหน้าเว็บแต่ละหน้ารวมทั้งลิงก์อื่น ๆ ที่เกี่ยวข้องกับช่างไฟฟ้าอาจเป็นประโยชน์ คุณสามารถตรวจสอบหน้าชื่อเรื่องนี้ได้ทุกเรื่องที่ดูน่าสนใจ หากคุณไม่พบสิ่งที่คุณกำลังมองหาออกความคิดเห็นและจะได้รับการพิจารณาสำหรับหน้าอนาคต; ชุดทั้งหมดนี้และจะยังคงเป็นงานที่กำลังดำเนินอยู่

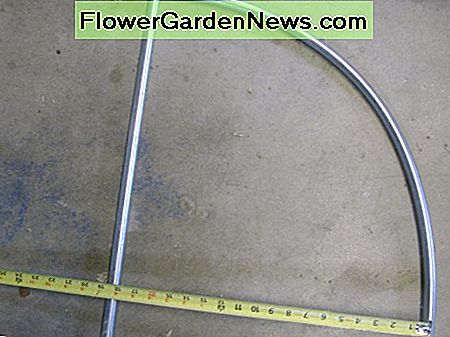

Measuring the radius of the concentric bend; it is very close to the 18
การวัดรัศมีการโค้งงอศูนย์กลาง มันใกล้เคียงกับ 18 "เราต้องการ
