เป็น Outlet ครึ่งร้อนคืออะไร?

ร้านค้าส่วนใหญ่ในบ้านของคุณเป็นร้านค้าปลีกแบบดูเพล็กซ์นั่นคือคุณสามารถเสียบอุปกรณ์สองเครื่องเข้าด้วยกันได้ในครั้งเดียว ปลั๊กไฟแบบครึ่งร้อน (หรือเปิด) เป็นเต้าเสียบแบบสองทางที่มีครึ่ง "ถาวร" หรือพร้อมที่จะให้กระแสไฟฟ้าในขณะที่อีกครึ่งหนึ่งสามารถปิดเครื่องได้และผ่านทางสวิตช์ผนังธรรมดา

ขณะที่เต้าเสียบทั้งสองด้านสามารถเปิดสวิตช์ได้โดยใช้สวิตช์บนผนังเพียงปลั๊กอินเพียงตัวเดียวเท่านั้น ใบนี้เหลืออีกครึ่งหนึ่งขับเคลื่อนอย่างถาวรสำหรับการใช้งานอื่น ๆ

ชนิดของเต้าเสียบนี้ค่อนข้างทั่วไปในการก่อสร้างที่ทันสมัย หากคุณเสียบหลอดไฟเข้ากับสวิตช์ด้านข้างคุณสามารถเปิดและปิดไฟโดยใช้สวิตช์ติดผนัง ร้านอาหารกึ่งร้อนมักพบในห้องนั่งเล่น แต่สามารถนำไปวางไว้ในที่ใดก็ได้

การเรียนรู้วิธีการเสียบปลั๊กไฟที่เปิดไม่ใช่เรื่องยาก คล้ายกับการเดินสายไฟตามปกติ ค้นหาวิธีการด้านล่าง

หมายเหตุ: หากคุณกำลังติดตั้งเต้าเสียบใหม่หรือดึงสายเพิ่มเติมเข้ากับเต้าเสียบที่มีอยู่โปรดตรวจสอบบทความนี้เกี่ยวกับการเพิ่มเต้าเสียบ มีเคล็ดลับและข้อเสนอแนะในการดึงลวดไปยังร้านใหม่และที่มีอยู่

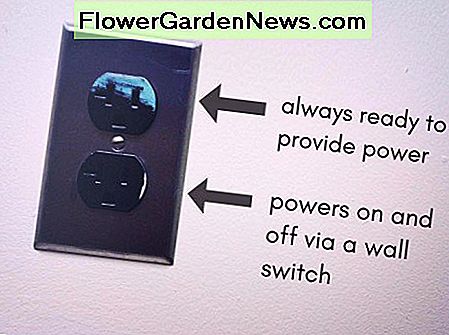

ปลั๊กไฟแบบครึ่งร้อน (หรือสวิตช์) เป็นเต้าเสียบสองชั้นที่มีปลั๊กไฟครึ่งหนึ่งอยู่ตลอดเวลา (พร้อมที่จะให้กระแสไฟฟ้า) ในขณะที่อีกครึ่งหนึ่งสามารถเปิดและปิดได้โดยใช้สวิตช์ผนังธรรมดา

การเตรียม Outlet Switched สำหรับการเดินสายไฟ

  1. หากคุณกำลังปรับเปลี่ยนเต้าเสียบที่มีอยู่เกือบจะแน่ใจได้ว่าเต้าเสียบเก่าไม่จำเป็นต้องเปลี่ยนไปแม้ว่าจะมีการใช้งานมากกว่าสองสามปี แต่ก็ควรจะเปลี่ยนใหม่
  2. ทั้งแบบสแควร์, สวิทช์สไตล์ Decora หรือแบบกึ่งกลมทั่วไปอาจใช้เป็นเต้าเสียบแบบครึ่งร้อน คุณอาจไม่ใช้เต้าเสียบ GFI (ไม่สามารถปรับเปลี่ยนได้เพียงครึ่งหนึ่งเท่านั้น) แต่สามารถเปลี่ยนเต้าเสียบทั้งหมดได้
  3. หากคุณกำลังซื้อเต้าเสียบใหม่ตรวจสอบให้แน่ใจว่าคุณจับคู่ ampacity (amps) ของเต้าเสียบกับเต้าเสียบที่ได้มาจากวงจรสำหรับวงจรนั้น ตัวแยก 15 แอมป์ต้องใช้เต้าเสียบ 15 แอมป์และตัวแยกกระแสไฟ 20 แอมป์ควรมีปลั๊กไฟ 20 แอมป์
  4. หลังจากที่ถอดปลั๊กแล้วด้านข้างเต้าเสียบจะมีแถบเล็ก ๆ ที่เชื่อมต่อแผ่นสกรูทองเหลืองสองตัวเข้าด้วยกัน แท็บนี้อนุญาตให้ใช้สายเดียวเพื่อใช้งานได้ทั้งสองด้าน แท็บนี้มีช่องเสียบอยู่เพื่อให้สามารถใส่ไขควงขนาดเล็กเพื่อตัดการทำงานได้ หากต้องการดัดแปลงเต้าเสียบสำหรับใช้เป็นไฟร้อนๆให้ใช้ไขควงหรือคู่คีมจมูกเพื่อบิดและขันแท็บการเชื่อมต่อที่มีขนาดเล็ก แบ่ง เฉพาะ แท็บที่ด้านข้างด้วยสกรูสีทองเหลือง หนึ่งที่เชื่อมต่อกับสกรูเงินสองตัวจะต้องยังคงเดิมอยู่ ดูรูปถ่ายเพื่อดูรายละเอียด
  5. กับแท็บเสีย, เต้าเสียบพร้อมสำหรับการใช้งาน

เปิดเครื่องปิดแรก!

การแบ่งแท็บสำหรับ Outlet แบบ Half-Hot

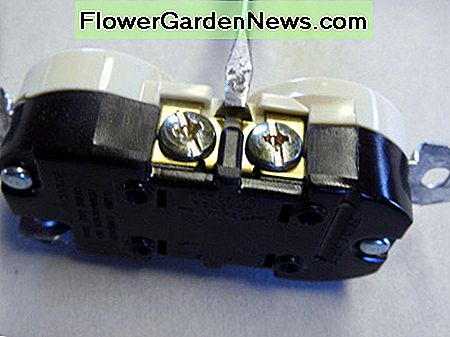

The screwdriver is resting on the tab to be broken. Make sure you're working near the screws that are brass-colored.
ไขควงเสียบอยู่บนแท็บที่จะหัก ตรวจสอบให้แน่ใจว่าคุณกำลังทำงานใกล้สกรูที่มีสีทองเหลือง
The red box indicates the piece you will remove.
กล่องสีแดงหมายถึงชิ้นส่วนที่คุณจะนำออก
The tab has been broken out on this old outlet.
แท็บนี้ถูกแยกออกจากเต้าเสียบเก่านี้

คุณต้องการสายไฟชนิดใดบ้างสำหรับ Outlet Switched?

  • รหัสไฟฟ้าแห่งชาติกำหนดให้กล่องสวิทช์ไฟทั้งหมดมี "กลาง" ซึ่งเป็นคำไฟฟ้าสำหรับตัวนำที่มีสายดิน (เพื่อไม่ให้สับสนกับสายดิน) ในเต้าเสียบของคุณเป็นสายสีขาวที่สิ้นสุดลงที่เต้าเสียบ ไม่ว่าจะเป็นเต้าเสียบครึ่งร้อนสำหรับแสงจะเป็นที่ถกเถียงกัน แต่คุณต้องยังคงเป็นกลางอยู่ในกล่องสวิทซ์
  • มีสองวิธีที่สามารถระบุตำแหน่งของกำลังรับเข้า: ทั้งในช่องเต้าเสียบหรือในกล่องสวิทซ์ ไม่ว่าจะเป็นวิธีใดก็ตามคุณจะต้องมี "สาย 3 สาย" (สีดำสีแดงขาวและเขียวหรือโลหะที่หุ้มมาด้วยกันทั้งหมด: ใช่ฉันรู้ว่ามี 4 สาย แต่นั่นคือสิ่งที่เรียกว่า!) เพื่อเชื่อมต่อทั้งสองกล่อง .
  • ตรวจสอบเบรคเกอร์ที่ปิดวงจร; ถ้าเป็นตัวแบ่ง 20 แอมป์หรือฟิวส์คุณจำเป็นต้องใช้สาย 12-3 (12 gauge, 3-wire, plus ground) ถ้าเป็นตัวแบ่ง 15 แอมป์คุณจะต้องใช้สาย 12-3 หรือ 14-3 แบบเดียวกัน (14 เกจ 3 สายและพื้น) คุณจะพบว่าลวดวัด 14 มีราคาถูกและง่ายขึ้นเล็กน้อยในการจัดการ
  • สาย Romex (NMC) ที่คุณใช้จะมีอยู่ทั่วไปใน 25 ', 50', 100 'และ 250' ม้วน
  • ตรวจสอบให้แน่ใจว่าคุณซื้อลวดมากพอเนื่องจากงานมักต้องการมากกว่าที่คุณคิด เพื่อความปลอดภัยให้เพิ่มประมาณ 20% เป็นค่าที่ดีที่สุดของคุณ

มีสายไฟ 4 สายในสายเคเบิล 3 สาย Romex! สีของเส้นลวดบ่งบอกอะไร?

  • สีขาว: เป็นกลาง ดูคำเตือนด้านล่าง!
  • ทองแดงสีเขียวหรือเปลือยไม่มีฉนวน: สายดิน
  • สีแดง: ร้อน
  • ดำ: ร้อน

เหล่านี้ทั้งหมดจะถูก cabled ร่วมกันในปลอก ลวด Romex มักใช้ในบ้าน

ลวดสีขาว: คำเตือน

กล่องสวิทช์ในบ้านเก่ามักใช้ลวดสีขาวเป็นสายไฟไม่ใช่ของกลาง ดังนั้นเมื่อสายสีขาวในกล่องสวิทช์เชื่อมต่อเข้าด้วยกันใด ๆ ที่ไปที่สวิตช์ควรละเลยและซ้ายขวาที่พวกเขาอยู่

อย่าเชื่อมต่อสายไฟสีขาวเหล่านี้ไว้กับสวิตช์ของสายไฟสีขาวอื่น ๆ โดยเฉพาะอย่างยิ่งกับสายสีขาวใหม่ซึ่งเป็นส่วนหนึ่งของสายไฟ 3 สายใหม่ของคุณ

มันไม่ได้จนกว่า 2011 ที่ประมวลกฎหมายอาญาแห่งชาติว่าสายสีขาวที่ถูกใช้เป็นกลางเป็นสิ่งจำเป็นในกล่องสวิทช์ ก่อนหน้านี้ได้รับการยอมรับให้ใช้สีขาวเป็นสายไฟแบบ "ร้อน" ที่เปลี่ยนไปแม้ว่าช่างไฟฟ้าที่ขยันขันแข็งจะทำสีให้กับสิ่งอื่น ๆ (ใช้เครื่องเวทมนตร์เทปดำ ฯลฯ )

ดังนั้นถ้าคุณเปลี่ยนเต้าเสียบรุ่นเก่าที่มีอยู่และหากมีสายเคเบิล 2 สายระหว่างเต้าเสียบและสวิตช์ให้ใช้สายสีขาวเป็นกำลังร้อนอย่างถาวรหรือเป็นพลังงานที่เปิดอยู่และไม่เป็นกลาง ต้องระมัดระวังเพื่อให้แยกออกจากสายไฟสีขาวอื่น ๆ

วิธีการเชื่อมต่อ Outlet แบบ Half-Hot

ก่อนที่คุณจะทำอะไรให้ ปิด POWER! เครื่องตรวจจับแรงดันไฟฟ้าแบบไม่สัมผัสสามารถตรวจสอบได้โดยใช้ฉนวนของสายไฟ ตรวจดู ให้ แน่ใจ ว่าได้ปิดสวิตช์แล้ว ช็อกที่น่ารังเกียจเป็นผลที่พึงประสงค์น้อยที่สุดของโครงการของคุณ

ดังที่ได้กล่าวมาแล้วข้างต้นมีความเป็นไปได้สองประการสำหรับกำลังรับเข้า: ทั้งในกล่องสวิทซ์หรือในเต้าเสียบ เหล่านี้จะได้รับการแยกด้านล่าง

เครื่องตรวจจับแรงดันไฟฟ้า Fluke แรงดันไฟฟ้า 1000V AC เครื่องตรวจจับแรงดันไฟฟ้า Fluke แรงดันไฟฟ้า 1000V AC

ในฐานะช่างไฟฟ้ามืออาชีพฉันมักจะเก็บหนึ่งในผู้ทดสอบเหล่านี้ไว้ในกระเป๋าของฉันและสำรองข้อมูลในกล่องเครื่องมือของฉัน ความปลอดภัยเป็นสิ่งสำคัญยิ่งสำหรับการทำงานกับไฟฟ้าและเครื่องทดสอบนี้เป็นสถานที่ที่เหมาะสำหรับการเริ่มต้น

ซื้อเลย

วิธีการสั่งซื้อ Outlet แบบ Half-Hot แบบ Switched ซึ่งได้รับพลังจากกล่อง Outlet

นี่เป็นวิธีการที่ต้องการในการเดินสายไฟที่เต้าเสียบแบบเปิดเครื่องครึ่งร้อนเพราะถ้ากำลังไฟมาจากสวิตช์เป็นวงจรไฟที่มีจุดประสงค์เพื่อใช้งานไฟไม่ใช่เต้าเสียบ ใช่คุณอาจจะมีหลอดเสียบอยู่ แต่อีกครึ่งหนึ่งของเต้าเสียบสามารถทำงานอะไรได้ ที่ดีที่สุดคือถ้าเต้าเสียบนี้อยู่ในวงจรที่มีไว้สำหรับเต้าเสียบ ดังนั้นหากมีตัวเลือกให้ใช้พลังงานที่มีอยู่ในช่องเต้าเสียบ

  1. เพื่อให้กล่องเต้าเสียบทำงานได้ต้องประกอบด้วยสายไฟที่ประกอบด้วยสายไฟสีดำขาวและเขียว / เปลือยทั้งหมดอยู่ด้วยกัน ในการเพิ่มสวิตช์คุณจะเพิ่มสายเคเบิล 3 สาย Romex ลงในช่อง
  2. ตัดสายสั้น 6 นิ้วและถอดปลอกด้านนอกซึ่งจะช่วยให้คุณมีสายสีที่แตกต่างกันสี่สายเพื่อต่อเข้ากับสายที่เข้าคู่กันในกล่องเหล่านี้ 6 ชิ้น (หรือ "pigtails") จะติดกับเต้าเสียบ ฉีก 1/2 นิ้วสุดท้ายของการเคลือบพลาสติกสีที่ปลายแต่ละด้านของแต่ละสาย
  3. ต่อไปคุณจะเชื่อมบริเวณทั้งหมด (สายสีเขียวหรือเปลือย) พร้อมกับสีเขียว / เปลือย 6 ชิ้นเพิ่มเติม Splicing คือเมื่อคุณบิดสายโลหะเปลือยทั้งหมดเข้าด้วยกันเพื่อให้พวกเขาติดต่อคุณควรดึงเข้า ห่อเรียบร้อยกับปลอกปลายทั้งหมดเข้าด้วยกันบิดพวกเขาเป็นหนึ่งใส่พลาสติกบิดบนถั่วลวดมากกว่าพวกเขาและสกรูลงอย่างแน่นราวกับว่ามันเป็นหัว bolt ถือ nut ลวดในมือข้างหนึ่งและดึงอย่างแน่นหนาบน แต่ละเส้นเพื่อให้แน่ใจว่าไม่หลวมดึงค่อนข้างยากที่จะทดสอบการเชื่อมต่อดีกว่าที่มันมาแยกกันตอนนี้กว่าภายหลัง
  4. ทำเช่นเดียวกันกับสายไฟสีดำทั้งหมด (และสายไฟสีดำที่คุณตัดในขั้นตอนที่ 2)
  5. รวมสายไฟสีขาวทั้งหมดไว้ด้วยกันอีกครั้งพร้อมด้วยชิ้นส่วนสีขาวขนาด 6 นิ้ว
  6. ปลายสายดิน 6 นิ้วจะสิ้นสุดลงบนสกรูดินสีเขียวของเต้าเสียบสายไฟสีดำ 6 "จะขันสกรูหนึ่งในสกรูทองเหลืองหนึ่งสีแดงบนสกรูทองเหลืองอีกตัวหนึ่งและตัวขาว สกรูสีเงิน โดยทั่วไปจะใส่ลวดสีแดงที่สกรูด้านล่างเนื่องจากจะทำให้ปลั๊กอิน "hot" อยู่ตลอดเวลาและจะเสียบปลั๊กเข้าไปในส่วนนี้ได้เล็กน้อย
  7. หากต้องการยกเลิก (ติดหรือเชื่อมต่อ) สายไฟให้งอเบ็ดในสายลูปไปรอบ ๆ สกรูตามทิศทางตามเข็มนาฬิกาและขันสกรูให้แน่น หากลวดมีแนวโน้มที่จะหลุดออกมาจากใต้สกรูขณะที่กระชับคุณได้วนลูปไปทางผิด หรือร้านเต้าเสียบระดับบ้านหลายแห่งมีรูเล็ก ๆ ที่ด้านหลังของเต้าเสียบซึ่งอาจทำให้สายไฟสามารถผลักดันได้ง่ายกว่าการพันรอบสกรู
  8. ที่สวิตช์ให้วางลวดน็อตบนลวดสีขาวใส่ฝาปิดและดึงเข้าที่ด้านหลังของกล่อง จะไม่ใช้ (ถ้ามีสวิตช์หลายตัวหรือสายอื่น ๆ อยู่ในกล่อง) อีกครั้งพร้อมกับชิ้นส่วนสีเขียว / เปลือยอีก 6 นิ้วเพื่อไปที่สวิตช์ยุติสายดินบนสกรูดินสีเขียวของสวิตช์
  9. ยกเลิกลวดสีดำจากสาย 3 สายใหม่บนสกรูด้านใดด้านหนึ่งของสวิตช์และด้านที่เป็นสีแดงที่ด้านอื่น ๆ ไม่สำคัญว่าจะไปที่ไหน

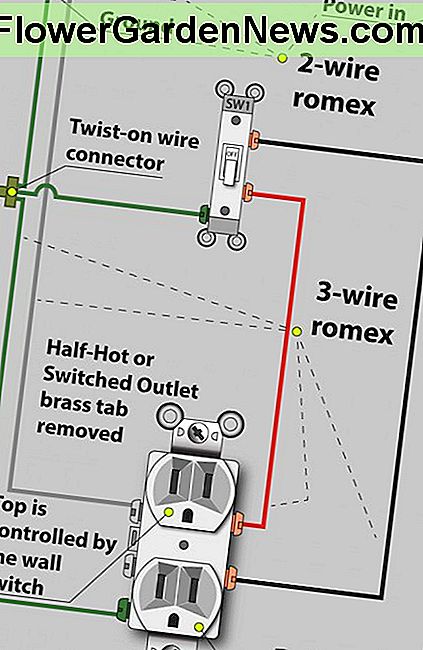

Diagram for a half-hot switched outlet that gets power in the outlet box (the preferred method).
แผนผังสำหรับปลั๊กไฟแบบครึ่งร้อนที่ได้รับพลังงานในเต้าเสียบ (วิธีที่ต้องการ)

วิธีการแยกลวดไฟฟ้า (เทปไฟฟ้าเป็นอุปกรณ์เสริม):

วิธีการสั่งซื้อ Wirele Switchlet ที่ได้รับพลังจากกล่องสวิทซ์

  1. ขั้นแรกหาสายเคเบิลที่นำกำลังเข้ากล่อง คุณจะเห็นอย่างน้อยหนึ่งสายเคเบิลแบบ 2 สายและสายเคเบิล 3 สายที่เพิ่มเข้ามา Romex ที่คุณเชื่อมต่อกับเต้าเสียบ หากเป็นตำแหน่งสวิตช์หลายแห่ง (มีสวิตช์มากกว่าหนึ่งช่อง) จะมีสายอื่นเช่นกัน สายไฟเกือบจะมีลวดสั้น ๆ หลายเส้นเชื่อมต่อกับสายไฟหนึ่งสายสำหรับแต่ละสวิตช์
  2. ตัดสายสั้น 6 นิ้วและถอดปลอกด้านนอกออกให้สายสี่สีที่แตกต่างกันเพื่อต่อเข้ากับสายที่เข้าคู่กันในกล่องปิดแผ่น 1/2 นิ้วสุดท้ายของการเคลือบพลาสติกสีที่ปลายแต่ละด้าน เหล่านี้ 6 "ชิ้น (หรือ" pigtails ")
  3. เชื่อมต่อสายดินทั้งหมดเข้าด้วยกันโดยเพิ่มลวดสลิงขนาด 6 นิ้วขึ้นมา
  4. ต่อสายไฟสีดำและสายไฟสีดำใหม่จากสาย 3 สายใหม่เข้าด้วยกันและเพิ่ม Pigtail สีดำ
  5. แยกสายไฟที่เป็นกลางทั้งหมดเข้าด้วยกัน แต่ ไม่มี หางเปีย ลวดลายสีดำจะสิ้นสุดลงบนสวิทช์สวิทช์และสายไฟสีแดงที่ปลายอีกด้านหนึ่ง
  6. หางเปียดินขึ้นสู่สกรูดินสีเขียวที่สวิตช์
  7. ที่ช่องเต้าเสียบหากมีสายอื่นนอกเหนือจากสายไฟ 3 สายใหม่ที่คุณใช้เพื่อเชื่อมต่อเต้าเสียบไปยังสวิทช์ให้ต่อเข้าด้วยกันโดยใช้สี: สายไฟสีดำเข้าด้วยกันสายไฟสีขาวเข้าด้วยกันและสายดินทั้งหมด สาย 3 สาย) เข้าด้วยกันทั้งหมดนี้มีสีสันสดใสเหมือนกัน
  8. ที่เต้าเสียบไม่มีสายสีดำหรือขาวที่มีอยู่จะถูกใช้สำหรับเต้าเสียบ แต่อาจจะเปิดเครื่องอื่น ๆ ในวงจรถ้าไม่ใช่ปลั๊กใหม่
  9. สายดินไปที่สกรูดินสีเขียวที่เต้าเสียบสายสีขาวไปที่สกรูสีเงินสายสีดำกับสกรูทองเหลืองและสายสีแดงกับสกรูทองเหลืองอื่น ๆ สายทั้งหมดนี้ (ยกเว้นสายดินหากมีสายอื่น ๆ ในกล่อง) มาจากสาย 3 สายเท่านั้น

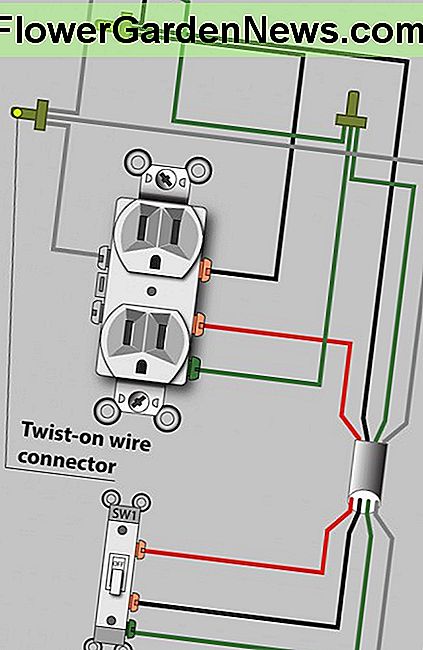

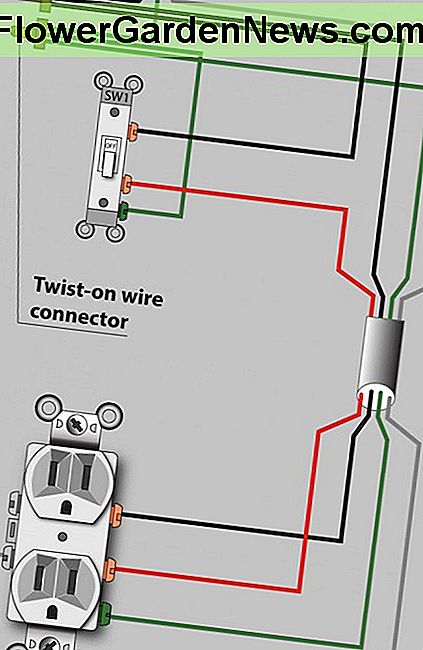

Wiring diagram for power in the switch box (not the preferred method, but acceptable).
แผนภาพการเดินสายไฟฟ้าในกล่องสวิตช์ (ไม่ใช่วิธีที่ต้องการ แต่ยอมรับได้)

การสิ้นสุดงาน

  1. หลังจากเสียบปลั๊กไฟและสวิตช์แล้วให้พับสายไฟกลับเข้าไปในกล่องอย่างเรียบร้อยเท่าที่เป็นไปได้และติดตั้งเต้าเสียบและเปลี่ยนเข้าไปในกล่อง
  2. แนบแผ่นครอบ
  3. หากคุณมีปัญหาในที่นี้คุณสามารถดูคำแนะนำเพิ่มเติมเกี่ยวกับการเปลี่ยนสวิตช์ไฟหรือติดตั้งเต้าเสียบไฟได้ในลิงค์เหล่านี้ นอกจากนี้คุณยังจะพบเคล็ดลับในการลบร้านและสวิตช์ที่มีอยู่ในบทความเหล่านี้
  4. เปิดเบรกเกอร์และตรวจสอบการทำงาน ครึ่งหนึ่งของเต้าเสียบควรจะเปิดอยู่ตลอดเวลาด้วยสวิตช์ผนังควบคุมอีกครึ่งหนึ่ง
